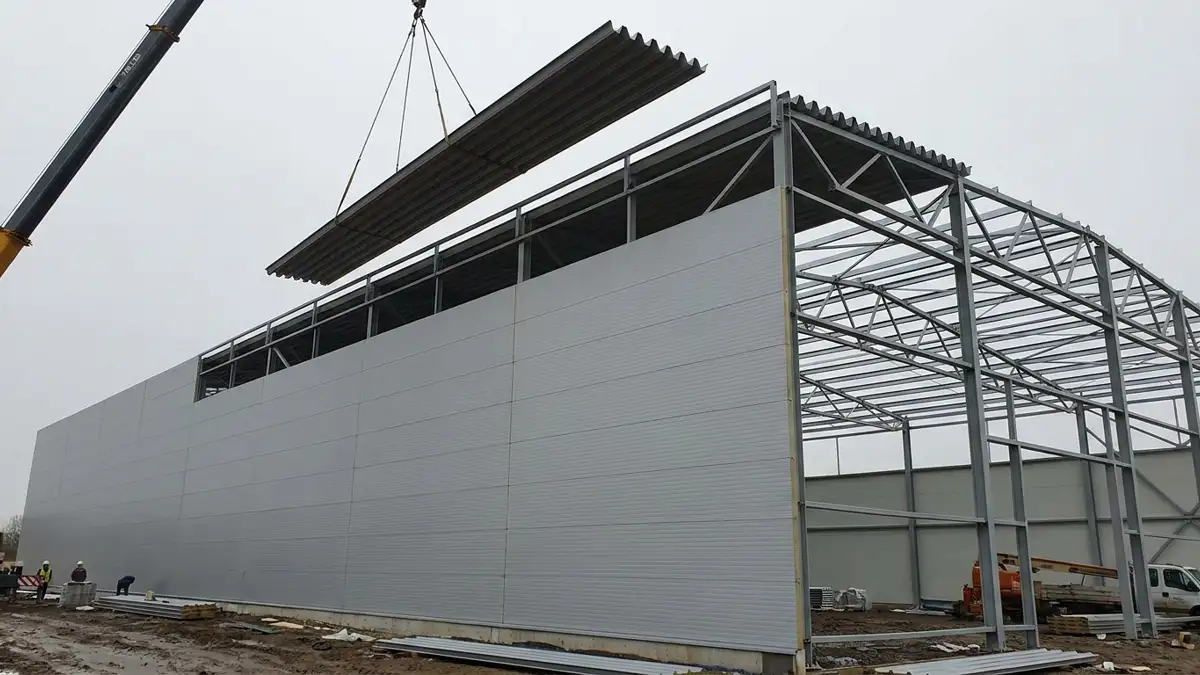

Сэндвич-панели: стеновые или кровельные и какую толщину брать

На складе они лежат рядом и выглядят почти одинаково: два стальных листа, утеплитель между ними, замок по краю. Разница — в профиле наружного листа, и именно она определяет, куда панель можно ставить.

Самая частая ошибка при закупке звучит так: «возьмём стеновые, они дешевле, кровлю тоже ими закроем». Или наоборот: «остались кровельные, добьём ими стену». В обоих случаях здание получится, но проблемы придут в первую же оттепель.

Ниже — чем они отличаются на самом деле, как выбрать толщину под свою задачу и что спросить у поставщика, чтобы не пересобирать оболочку через два года. Ассортимент с ценами — в разделах стеновых и кровельных панелей.

У стеновой панели наружный лист профилирован мелко: волна, микроволна, гладкий или слегка рифлёный. Профиль тут работает больше на внешний вид и жёсткость листа, чем на несущую способность.

Крепится такая панель горизонтально или вертикально — к стойкам каркаса. Вода по стене стекает сама, задерживаться ей негде, поэтому к геометрии стыка требования мягче.

Где её ставят:

• стены цехов, складов, ангаров, автомоек;
• внутренние перегородки — для них берут самые тонкие панели, 50–80 мм;
• обшивка холодильных камер изнутри;
• быстровозводимые здания, посты охраны, бытовки.

Стеновая панель дешевле кровельной при тех же утеплителе и толщине — просто потому, что на профилирование уходит меньше металла, а замок проще.

У кровельной панели наружный лист имеет высокие трапециевидные гофры — обычно три-пять рёбер высотой 40 мм и выше. Они делают две вещи сразу: держат нагрузку от снега и ветра и отводят воду вдоль ската.

Отсюда главное практическое требование — уклон кровли. Меньше 5 градусов (примерно 1:12) кровельные панели обычно не укладывают: вода начинает застаиваться в стыках. При уклоне менее 10 градусов стык дополнительно герметизируют по всей длине, а не только в местах примыканий.

Вторая особенность — панель на кровле кладут в один пролёт без поперечных стыков, если это возможно. Каждый поперечный стык на кровле — потенциальная течь, поэтому кровельные панели заказывают длиной во весь скат, вплоть до 12 и более метров.

Это, кстати, ответ на частый вопрос «почему кровельные панели дороже возить»: их длина и определяет транспорт. Панель 12 метров едет только длинномером и снимается только краном.

Замок — профилированный край панели, которым она соединяется с соседней. На него смотрят реже всего, а он определяет и герметичность, и скорость монтажа.

У стеновых панелей замок чаще Z-образный или «шип-паз»: панели заходят друг в друга, крепёж прячется внутрь соединения. Есть варианты со скрытым и открытым креплением — первый выглядит аккуратнее, второй дешевле и быстрее в монтаже.

У кровельных замок сложнее: верхняя гофра одной панели накрывает нижнюю соседней, а внутри стыка идёт уплотнительная лента. Крепёж проходит через верх гофры, и его положение критично — винт, закрученный в неправильном месте, становится точкой протечки.

Практический вывод для закупки: панели разных производителей могут не состыковаться между собой. Замки не стандартизированы жёстко, и добирать недостающие панели «где подешевле» — плохая идея. Считайте объём сразу с запасом 3–5% на подрезку и брак.

Толщина панели — это толщина утеплителя внутри. Стандартный ряд и типичные задачи:

Два правила, которые экономят деньги и нервы.

Первое: кровля берётся толще стен. Через крышу уходит больше тепла, и снеговая нагрузка тоже на ней. Типичная связка для отапливаемого цеха в средней полосе — стены 100 мм, кровля 150 мм.

Второе: разница между соседними толщинами стоит копейки. Между 80 и 100 мм — около сотни рублей с квадратного метра. На ангаре 500 м² это пятьдесят тысяч рублей один раз против лишних киловатт отопления каждую зиму в течение двадцати лет.

Одинаковая по теплу стена собирается из панелей разной толщины — всё зависит от начинки.

То есть панель 80 мм с PIR по теплу примерно равна 150 мм с минватой. Она вдвое тоньше, заметно легче и занимает меньше полезного объёма здания — но дороже и по пожарной группе уступает вате.

Выбор между ними почти никогда не про деньги. Если на объекте есть требования по пожарной безопасности — а на производствах, складах с людьми и общественных зданиях они есть почти всегда, — вопрос закрыт: минеральная вата, и толщину подбирают по теплотехнике.

Панели режут в размер под объект — от 2 до 13–14 метров. И тут есть неочевидная связка: толщина панели определяет, какой пролёт она перекроет без прогиба.

Ориентиры для кровли при обычной снеговой нагрузке средней полосы:

• панель 50–80 мм — пролёт до 3 метров;
• 100–120 мм — до 4 метров;
• 150–200 мм — до 5–6 метров.

Это значит, что толщину панели нельзя выбирать в отрыве от каркаса. Если прогоны стоят через 4 метра, а вы взяли панель 80 мм ради экономии — кровля начнёт играть под снегом, а стык потечёт.

Работает и обратная логика, о которой забывают: панель потолще позволяет разредить прогоны и сэкономить на металле каркаса. Иногда переход со 100 на 150 мм окупается уже на балках — посчитать вес и стоимость проката можно заранее.

Панель с минватой весит существенно больше панели с пенополиуретаном при равной толщине: минеральная вата плотностью 100–120 кг/м³ против вспененного полимера в 40 кг/м³.

Считаем на живом примере. Кровля ангара 12 × 30 метров, площадь скатов около 380 м². Панель 150 мм с минватой весит порядка 25 кг/м² — это около 9,5 тонн на крыше. Та же кровля панелями с PIR толщиной 80 мм даст примерно 5 тонн.

Четыре с половиной тонны разницы — это уже другое сечение балок и другой фундамент. Поэтому на стадии выбора панели разговор всегда идёт вместе с конструктором, а не отдельно от него.

Второй практический момент — разгрузка. Пачка панелей длиной 12 метров весит несколько тонн, её снимают краном или манипулятором, а класть на землю без подкладок нельзя: замок сминается, и панель идёт в брак.

• Стеновые панели на кровле. Мелкий профиль не отводит воду, стык не рассчитан на стоячую влагу — течь по швам появляется в первую же оттепель.
• Уклон кровли меньше пяти градусов. Вода стоит в стыках, зимой замерзает и разжимает замок.
• Экономия на толщине обшивки. Лист 0,4 мм мнётся при монтаже и от снеговой лопаты, вмятины остаются навсегда.
• Панели разных производителей в одной стене. Замки не совпадают, стык приходится «дорабатывать» герметиком — это и есть будущий мостик холода.
• Забыли уплотнительную ленту в стыке. Расчётная теплотехника остаётся на бумаге: стена продувается по швам.
• Панель толщиной не под пролёт. Кровля прогибается под снегом, крепёж разбивает отверстия, стык расходится.

Общее у всех шести пунктов одно: экономия при закупке возвращается работами по демонтажу. Панель — это оболочка здания, менять её сложнее, чем выбрать правильно с первого раза.

Чтобы приехало то, что нужно, в заявке должно быть семь пунктов:

• Тип: стеновая или кровельная.
• Утеплитель: минвата, ППС, ППУ или PIR — и плотность, если это минвата.
• Толщина панели в миллиметрах.
• Толщина обшивки: обоих листов, наружного и внутреннего.
• Покрытие и цвет: тип полимера и номер RAL.
• Длина каждой панели — по раскладке, а не «примерно».
• Площадка выгрузки: заедет ли длинномер, есть ли кран.

И сразу закладывайте доборные элементы — углы, нащельники, коньки и отливы обычно добавляют к смете 10–20%, а без них оболочка не собирается.

Чем отличается стеновая сэндвич-панель от кровельной?

Профилем наружного листа. У кровельной высокие трапециевидные гофры — они несут снеговую нагрузку и отводят воду, замок сложнее и герметичнее, поэтому она дороже. У стеновой профиль мелкий, почти декоративный. Ставить стеновую панель на кровлю нельзя: она не отведёт воду и потечёт по стыкам в первую оттепель.

Какая толщина сэндвич-панели нужна для цеха?

Для отапливаемого здания средней полосы обычно берут стены 100 мм и кровлю 150 мм с минеральной ватой. Для неотапливаемого склада хватит 50–80 мм, для холодильника нужны 200–250 мм. Кровлю всегда берут толще стен: через неё уходит больше тепла и на ней лежит снег. Точную толщину даёт теплотехнический расчёт по региону.

При каком уклоне можно класть кровельные панели?

Обычно не менее 5 градусов, то есть примерно 1:12. При уклоне меньше 10 градусов продольные стыки дополнительно герметизируют по всей длине. На плоской кровле сэндвич-панели не применяют — вода будет застаиваться в замках и зимой разожмёт стык льдом.

Какой пролёт перекроет панель?

При обычной снеговой нагрузке средней полосы кровельная панель 50–80 мм работает на пролёте до 3 метров, 100–120 мм — до 4 метров, 150–200 мм — до 5–6 метров. Поэтому толщину нельзя выбирать отдельно от каркаса: если прогоны стоят через 4 метра, панель 80 мм начнёт играть под снегом.

Сколько весит сэндвич-панель?

Зависит от утеплителя: панель 150 мм с минеральной ватой весит около 25 кг/м², с пенополиуретаном при той же толщине — примерно вдвое меньше. На кровле ангара 12×30 метров это разница почти в пять тонн, что напрямую влияет на сечение балок и на фундамент. Вес нужно знать до проектирования каркаса, а не после.
