Раскрой металла: сколько хлыстов купить

Металл продаётся хлыстами фиксированной длины, а нужен он кусками произвольной. Между этими двумя фактами лежит вся арифметика раскроя — и деньги, которые на ней теряют.

Простой пример. Нужно 27 погонных метров профтрубы. Кажется, что хватит пяти хлыстов по 6 метров: 30 метров с запасом. Но если эти 27 метров — куски по 3,5 метра, из шестиметрового хлыста выйдет только один такой кусок, а 2,5 метра останутся. И вместо пяти хлыстов понадобится восемь.

Разница между «нужно 27 метров» и «нужно 8 хлыстов» — это почти 20 метров лишнего металла, которые кто-то оплатит. Поэтому считать надо не метраж, а укладку: какие куски и как ложатся в хлыст.

Именно это делает калькулятор раскроя: он берёт список нужных отрезков, раскладывает их по хлыстам и печатает карту — что из какого хлыста резать, сколько уйдёт в отход и что останется в дело.

Хлыст — это не произвольное число, а несколько устоявшихся длин, и от выбора зависит и раскрой, и машина.

• 6 метров — основная торговая длина сортового проката и профтрубы. Помещается в обычный бортовой транспорт, режется на любом станке, лежит на любом складе.
• 11,7 метра — стандартный хлыст арматуры. Возить его сложнее, но при армировании длинными стержнями меньше стыков и меньше нахлёстов.
• 12 метров — мерная длина части трубного и листового проката, а также заказная длина под конкретный проект.

Есть ещё немерная длина: партия приходит хлыстами разной длины в оговорённом диапазоне. Она дешевле мерной, но раскрой по ней заранее не посчитаешь — длины станут известны только на складе.

Практическое ограничение всегда одно и то же: всё, что длиннее шести метров, едет длинномером. Прежде чем брать двенадцатиметровые хлысты ради экономии на отходе, стоит убедиться, что машина заедет на участок и там будет чем разгрузить.

Диск или полотно съедают часть металла на каждом резе. На одном пропиле это ерунда, на партии — уже заметная величина.

Считаем, где это вылезает. Хлыст 6 метров, нужны куски ровно по 2 метра. Без учёта реза получается три штуки — 6000 делится на 2000 без остатка. С болгаркой: 2000 + 5 + 2000 + 5 + 2000 = 6010 мм, и третий кусок не помещается. Из хлыста выйдет два, а не три.

Эта ловушка срабатывает всегда, когда отрезок нацело делит хлыст: 2 метра из шести, 3 метра из двенадцати, 1,5 метра из шести. В таких случаях либо закладывают на пару миллиметров меньше по длине куска, либо сразу считают на один кусок меньше с хлыста.

Задача из практики: нужно 4 отрезка по 3000 мм и 6 отрезков по 2500 мм. Режем болгаркой, ширина реза 5 мм, хлыст 6 метров.

Общий метраж: 4 × 3 + 6 × 2,5 = 27 метров. Соблазн разделить 27 на 6 и купить пять хлыстов.

Реальная укладка. Два куска по 3000 в шестиметровый хлыст не влезают: 3000 + 5 на рез + 3000 = 6005 мм. А вот пара 3000 и 2500 ложится свободно — 5505 мм с резом, остаётся полметра. Два куска по 2500 тоже помещаются, с остатком около метра.

Отсюда раскладка: четыре хлыста отдают по одному куску 3000 и одному 2500, пятый — два по 2500. Калькулятор считает так же: 5 хлыстов по 6 метров, в дело 27 метров, отход 10%, остатков длиннее метра — ноль. В этом случае интуиция не подвела, раскрой лёг удачно.

Но стоит поменять 2500 на 2800 — и картина другая: два куска по 2800 в хлыст уже не влезают вместе с резом, каждый хлыст отдаёт по одному куску, и понадобится не пять хлыстов, а больше. Проверять такие вещи руками долго и легко ошибиться, поэтому прибор и печатает карту.

Есть простое правило, которое работает почти всегда и лежит в основе любого раскроя: сначала укладывают самые длинные куски, короткие добивают остаток.

Если начать с коротких, они разойдутся по хлыстам ровным слоем, и в каждом останется по кусочку, куда длинный отрезок уже не влезет. Придётся брать новые хлысты под длинные куски, а короткие остатки останутся никому не нужными.

Наоборот — длинный кусок занимает основную часть хлыста, а в хвост подбираются короткие. Так остатки собираются в одном-двух хлыстах вместо десяти, и их можно пустить в дело.

В калькуляторе этот метод обозначен на дисплее как «укладка FFD» — от английского first fit decreasing, «первое подходящее по убыванию». Название техническое, смысл ровно тот, что описан выше: сортируем куски от длинных к коротким и каждый кладём в первый хлыст, где он помещается.

Двенадцатиметровый хлыст даёт меньше отхода на кусках, которые плохо ложатся в шесть метров. Классический пример — отрезки по 4 метра: из шестиметрового хлыста выходит один кусок и два метра в остаток (33% отхода), из двенадцатиметрового — три куска почти без потерь.

Правило, по которому стоит проверять: посчитайте, сколько ваших кусков помещается в 6 метров и сколько в 12. Если во втором случае получается больше, чем удвоенное первое число, длинный хлыст выгоднее.

Против длинного хлыста играют три вещи, и все практические:

• Транспорт. Длинномер дороже и не везде проедет.
• Разгрузка. Двенадцатиметровую трубу вручную не снимешь, нужен кран или манипулятор.
• Хранение. Хлысты нельзя класть на две точки — прогнутся; нужна ровная площадка по всей длине.

Поэтому решение часто выглядит так: считаем оба варианта в калькуляторе, смотрим на разницу в металле и сравниваем её со стоимостью длинномера. Иногда экономия на отходе меньше, чем доплата за машину.

Не всё, что осталось от хлыста, — мусор. Различать стоит две вещи.

Деловой остаток — кусок, который ещё пойдёт в работу: перемычки, укосины, закладные, короткие стойки. Условная граница — около метра: то, что длиннее, обычно находит применение.

Отход — обрезки короче этой границы плюс металл, съеденный резами. Его уже не применить, и он честно уходит в стоимость проекта.

Нормальным раскроем считается отход в пределах 5–10%. Если калькулятор показывает 20% и больше, это сигнал: либо длина хлыста выбрана неудачно, либо в проекте есть размер, который стоит подвинуть на несколько сантиметров.

Поэтому в приборе отдельно выведены три числа: сколько метров ушло в дело, какой процент составил отход и сколько остатков длиннее метра осталось. Последнее особенно полезно, если на объекте есть куда пристроить куски.

У обоих вариантов своя арифметика, и она не только про деньги.

Резать на объекте. Дешевле по счёту за металл, но платить придётся временем и расходниками: отрезные диски, электричество, разметка. Плюс весь отход остаётся у вас — его надо куда-то деть. Зато остатки под рукой и идут в дело сразу.

Заказать резку в размер. Металл приезжает готовыми кусками, отход остаётся на складе, разгрузка проще: короткие куски снимаются руками. Резка стоит денег, но экономит день работы и снимает вопрос с длинномером — куски по 2–3 метра увезёт обычная машина.

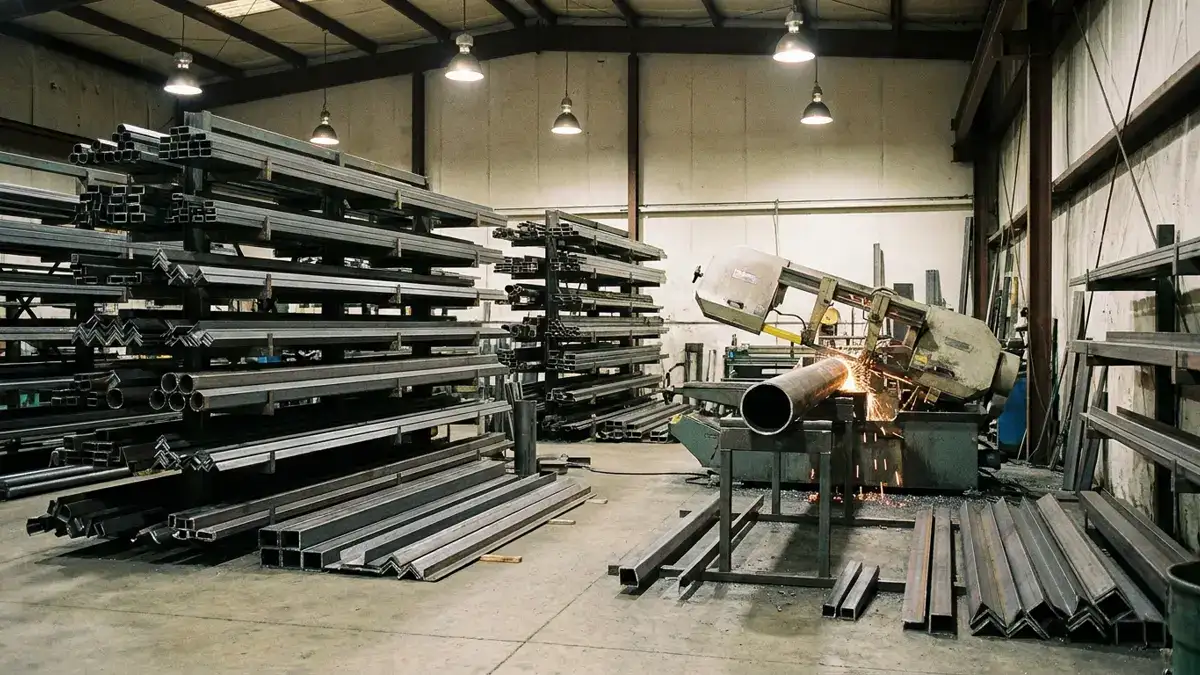

Мы режем и продольно, и в размер: ленточнопильная резка даёт ровный торец под сварку и рез около 3 мм вместо пяти. Для листа есть лазер и плазма.

Практический ориентир: если кусков много и они одинаковые — выгоднее заказать резку. Если кусков десяток и размеры уточняются по месту — режьте сами.

Самая дешёвая экономия на металле — не скидка, а размер, который хорошо ложится в хлыст. Несколько приёмов, которые работают на любом проекте.

• Проверьте кратность. Отрезок 3 метра идеально ложится в 6 и в 12, отрезок 3,2 метра — ни туда, ни сюда. Иногда достаточно подвинуть размер на 10–20 сантиметров, чтобы отход упал вдвое.
• Соберите разные детали в один хлыст. Если в проекте есть куски 3,5 и 2,5 метра, они дают ровно шесть — идеальная пара.
• Считайте с резом. Там, где отрезок делит хлыст нацело, закладывайте на 5 мм меньше — иначе последний кусок не влезет.
• Не гонитесь за нулевым отходом. Ради него часто берут неудобную длину хлыста и переплачивают за доставку больше, чем стоит сэкономленный металл.

Например, стойки забора высотой 2 метра требуют трубы 3,2 метра с заглублением — из шестиметрового хлыста выходит одна стойка и 2,8 метра в остаток. Снизив полотно до 1,8 метра, получаем стойку ровно 3 метра и две стойки из хлыста без отхода вообще. Тот же приём работает в любом каркасе — подробнее в разборе расчёта забора из профтрубы.

Чтобы получить нужное с первого раза, в заявке должно быть пять вещей.

• Профиль и сечение: «труба профильная 40×20×2», «уголок 50×50×5».
• Длина хлыста или пометка «резать в размер» со списком отрезков.
• Количество — в штуках хлыстов, если берёте целыми, или в метрах, если с резкой.
• Куда везти — от этого зависит, поместится ли длинномер и нужен ли манипулятор.
• Что делать с остатком — забираете или оставляете на складе.

Сортамент и цены — в разделах профильной трубы, уголка и швеллера. Перевести метры в тонны для сметы поможет калькулятор металла.

Сколько хлыстов нужно, если известен метраж?

Разделить метраж на длину хлыста нельзя — так считается только идеальный случай. Из хлыста 6 метров при отрезках по 3,5 метра выходит один кусок, а 2,5 метра остаются, поэтому на 27 метров таких кусков понадобится не пять хлыстов, а восемь. Считать надо укладку: какие отрезки и как ложатся в хлыст. Калькулятор раскроя делает это и печатает карту резки.

Какая стандартная длина хлыста металлопроката?

Основная торговая длина сортового проката и профильной трубы — 6 метров. Арматура идёт хлыстами 11,7 метра, часть трубного и листового проката — по 12 метров. Есть ещё немерная длина: партия приходит хлыстами разной длины в оговорённом диапазоне, она дешевле, но раскрой по ней заранее не посчитать.

Нужно ли учитывать толщину диска при резке?

Обязательно, если отрезок делит хлыст нацело. Болгарка съедает около 5 мм на рез, ленточная пила — около 3 мм, дисковая пила — до 10 мм. Три куска по 2 метра из шестиметрового хлыста не выйдут: 2000 + 5 + 2000 + 5 + 2000 = 6010 мм. Получится два куска, а не три.

Что выгоднее: хлыст 6 метров или 12?

Зависит от длины ваших отрезков. Куски по 4 метра из шестиметрового хлыста дают 33% отхода, а из двенадцатиметрового укладываются по три почти без потерь. Но длинный хлыст требует длинномера, крана или манипулятора на разгрузке и ровной площадки для хранения — иногда доплата за машину съедает всю экономию на металле.

Какой процент отхода считается нормальным?

5–10% при удачном раскрое. Если выходит 20% и больше, стоит проверить два места: возможно, неудачно выбрана длина хлыста, или в проекте есть размер, который можно подвинуть на 10–20 сантиметров и тем сократить потери вдвое. Остатки длиннее метра обычно считают деловыми — они идут на перемычки, укосины и закладные.
